如何對高壓斷路器進行磨合測試?

發布時間:2025-04-07 09:17:28瀏覽次數:214

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

斷路器作為電力系統的核心保護設備,其可靠性直接影響電網安全。磨合測試(又稱老化試驗)是驗證斷路器機械穩定性與電氣性能的關鍵步驟。下以以武漢龍電電氣研發生產的LDGK-1交直流高壓開關老化測試臺來詳細解析斷路器磨合測試的操作流程、技術要點及注意事項,幫助用戶高效完成測試并保障設備安全。

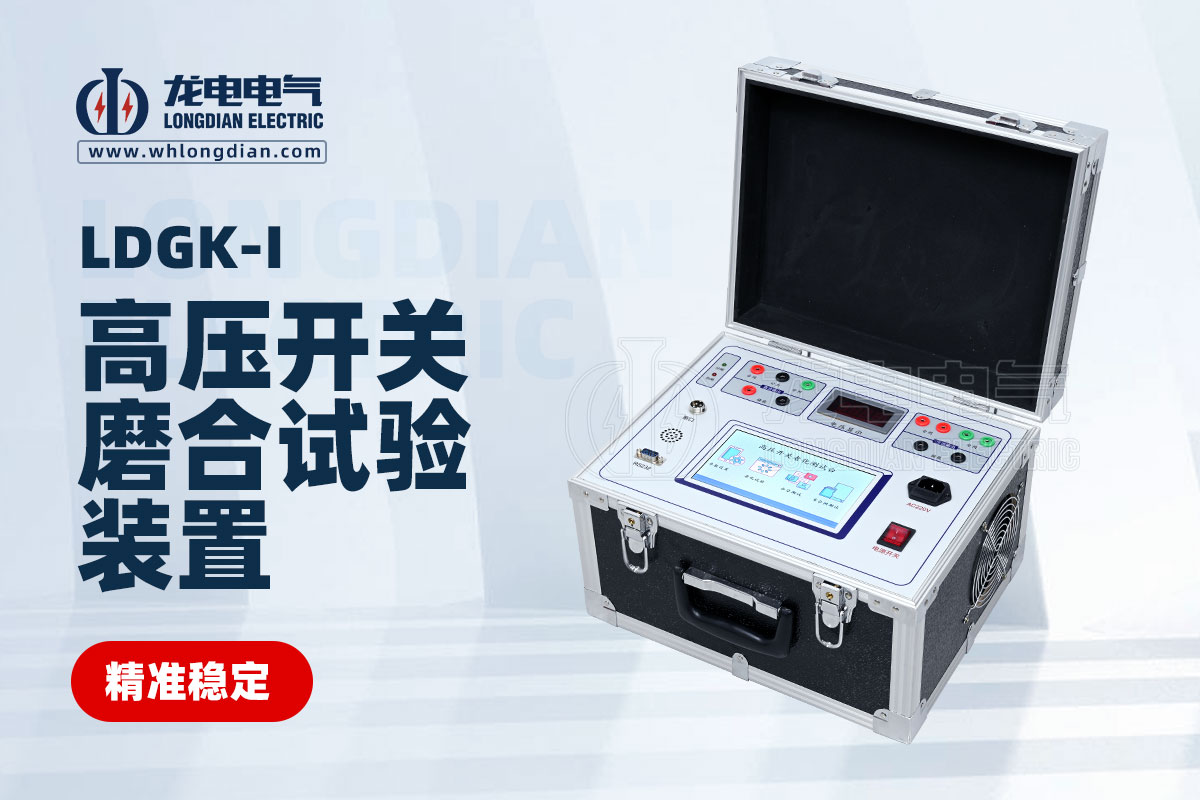

交直流高壓開關磨合試驗裝置

磨合測試的核心目的

  1. 消除機械缺陷:通過反復分合閘操作,優化傳動機構(彈簧、齒輪、連桿)的配合精度,減少卡澀與振動。

  2. 穩定電氣性能:去除觸頭表面氧化層,降低接觸電阻,增強抗電弧燒蝕能力。

  3. 驗證動態可靠性:模擬實際工況下的連續操作,確保分合閘時間、同期性等參數符合標準。

LDGK-1測試臺的核心功能

  • 智能參數設置:7寸觸摸屏支持靈活配置分合閘時間(1-999秒)、電壓(AC/DC6~270V)及老化次數(1-10000次)。

  • 多工位獨立控制:可同時設置合閘、分閘、儲能電源的獨立電壓,適配不同型號斷路器。

  • 故障保護機制:拒合/拒分時自動報警并停止操作,避免線圈燒毀。

  • 斷電記憶功能:支持斷點續試,防止意外中斷導致數據丟失。

磨合測試操作步驟

1. 前期準備

  • 環境檢查:確保測試環境溫度-5℃~40℃、濕度≤90%,且通風良好。

  • 設備接線:

    • 使用專用測試線連接斷路器與測試臺(分閘線綠色、合閘線紅色、儲能線黑色)。

    • 注意:分閘與合閘控制回路需獨立接線,避免公共端短路損壞設備。

  • 絕緣檢測:用兆歐表測量主回路絕緣電阻(≥1000MΩ)。

2. 參數配置(觸摸屏操作)

  1. 進入“參數設置”菜單:

    • 合閘/分閘電壓:按斷路器額定值設置(如DC220V)。

    • 儲能電壓:通常與分閘電壓一致。

    • 合閘/分閘電壓輸出時間:100ms(過長易損壞線圈)。

    • 分合間隔時間:8秒(確保機構復位)。

    • 儲能時間:10-12秒(根據斷路器儲能電機功率調整)。

    • 開關類型:選擇“普通”(適用于SF6、真空斷路器)或“接觸器”(單線圈控制)。

    • 時間設定:

    • 電壓設定:

    • 老化次數:根據需求設置(建議初次測試500-1000次)。

3. 執行老化試驗

  • 模式選擇:

    • 帶斷口模式:接入斷口信號線,可實時監測觸頭狀態并觸發故障報警。

    • 直流輸出模式:適用于需直流控制的斷路器(如部分SF6開關)。

  • 啟動測試:

    1. 點擊“開始老化”,測試臺按設定參數自動執行分合閘循環。

    2. 觀察顯示屏實時數據:分閘時間偏差應≤±1ms,三相同期性≤2ms。

    3. 故障處理:若觸發拒合/拒分報警,立即暫停測試,檢查接線或觸頭狀態。

4. 合分閘與重合閘專項測試

  • 合分測試:用于驗證單次分合閘性能,需接入斷口線以捕獲觸頭動作時間曲線(合格標準:分閘時間≤50ms)。

  • 重合閘測試:支持“合分”“分合”“分合分”模式,模擬電網故障恢復場景,重點檢測儲能機構與機械聯動的協調性。

四、關鍵數據與合格標準

檢測項測試方法合格標準
分合閘時間斷口信號采集與設定值偏差≤±1ms,三相差≤2ms
接觸電阻微歐計測量≤出廠值的1.2倍(如≤50μΩ)
絕緣強度工頻耐壓試驗無閃絡或擊穿(72kV/1min)
觸頭燒蝕顯微鏡觀測表面氧化膜均勻,無熔焊或凹坑

五、常見問題與解決方案

  1. 拒合/拒分報警

    • 原因:控制電壓不足、線圈斷路或機械卡澀。

    • 處理:檢查接線電壓、測量線圈電阻(正常值5-20Ω)、潤滑傳動部件。

  2. 分閘時間過長

    • 原因:緩沖器油液不足或彈簧疲勞。

    • 處理:補充液壓油或更換彈簧,重新校準觸頭行程。

  3. 觸頭溫升異常

    • 原因:接觸電阻過高或散熱不良。

    • 處理:打磨觸頭表面,確保測試環境通風。


LDGK-1交直流高壓開關老化測試臺憑借其智能化、模塊化設計,大幅提升了斷路器磨合測試的效率和安全性。遵循上述操作流程,結合精準參數配置,可有效延長設備壽命,保障電力系統穩定運行。
